“賽事精華”、“賽事精華2套”、“足球焦點”、“比分聚焦”、“體育內幕”等欄目以及近期在大阪舉行的國際田徑錦標賽的轉播節目都是在這間演播室制作的。

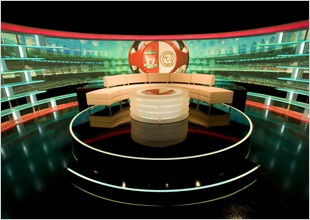

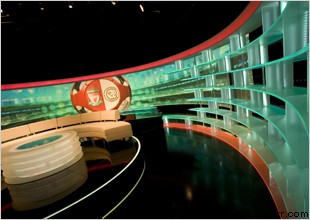

在這個煥然一新的環境里，最引人注目的就是一塊長達22米的巨大曲面投影屏幕，上面顯示了由7臺投影機投射出的連續的融合圖像。

BBC體育頻道再次選擇聯網Christie DS+8K投影機，制成效果最佳的投影背景幕。該投影機具有’0.67:1的HD定焦鏡頭和Twist模塊，是BBC購買的第7臺Christie DS+8投影機。

背景圖像由來自1080i客戶媒體服務器的三路輸出HD-SDI信號構成。 信號由Vista Sourcemaster控制器上的Vista Systems Spyder進行控制。 然后，信號從一樓控制室內的10in/10out Spyder系統通過一根長50米的DVI-D光纖饋源發送到投影機。

BBC公司從他們的主要供應商Magic Visual Displays那里購買了這項全新技術，并在其協助下由公司的工程團隊完成了設備安裝。公司的工程團隊完成了設備安裝。

投影
這一技術解決方案由BBC演播室的技術開發經理Danny Popkin和BBC資源部經理Jon Sweeney共同開發創立，以其運用圖像變形和融合技術將BBC帶入新的領域。

技術團隊致力于實現具有高度圖像可控性的最佳分辨率。 制作團隊也希望能夠從攝像機拍攝的景深中獲益 — 這就意味著圖像分辨率將不再是電視節目制作的最終目標和推動因素。

隨之而來的一項挑戰就是投影機的選擇。由于Christie投影機在BBC關于大選的節目中發揮了出色的表現，因而這一次它同樣選擇了Christie的3片DLP SXGA+解決方案。 由于其集成的Twist模塊，因而無需使用價格高昂、占用空間的外部設備。這也是BBC選擇Christie產品的一項重要原因。 另外，所有參數還可實現遠程控制，包括通過以太網的開關機。

最后，投影機的實際定位也非常重要，7臺投影機之間必須相互重疊256像素，從而使整個屏幕的總像素?cái)?shù)達到8264 x 1050像素。

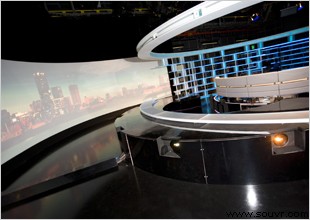

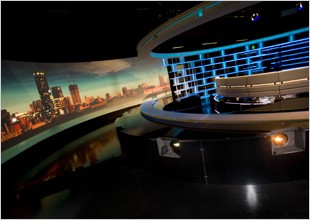

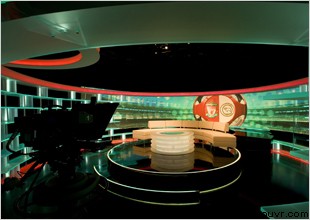

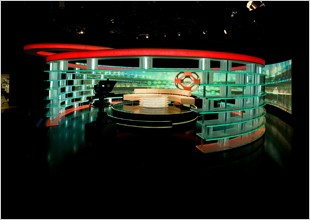

BBC體育頻道的演播主任Simon Buglione委托經驗豐富的電視設計專家Chris Webster來創建這個環境；22米的弧形屏幕圍繞圓形演播室的一半，而一系列帶有機玻璃支架使用月50個DMX通道的Pixelite RopeLED（約90,000個小燈泡）組成一個類似的弧形，構成圍繞演播室的另半。 在這個外圍里面，設計師設置了演播臺和主持人桌。

今年6月，電視結構專家Scenex加入了演播室的設計工作，并建立了一套預裝設備，包括彩色膠合板投影屏幕和帶有觀察孔的落地式設備，它不但能夠容納投影機,還可以用作投影機風扇的噪音屏障。

找到像素?cái)?shù)合適的處理器
今年1月，Jon Sweeney與Magic Visual Displays的DAVID Lindsay一同參加了在阿姆斯特丹舉行的ISE展覽。Christie和Vista Systems公司（一家Christie下屬公司）均參加了此次展覽。 在認真評估了許多備選的像素處理器后，他們最終選擇了Vista Spyder。

展會上展示了產品的剪切、復制和線性鍵控等在標志和動畫圖像的放映中廣泛使用的功能。 在電視廣播中廣泛應用的ShotBox控制器也具有將多層圖像作為一個單一目標進行控制的重要功能。

Vista Spyder還能夠滿足對圖像尺寸進行操作的要求，只需按下按鈕即可對其定位，并在屏幕上或屏幕下進行組合。

Spyder被選中的另一個重要原因是它在該領域內擁有多年的豐富經驗，通過眾多操作員在幾個不同程序上的工作，系統的相對直觀性得到了進一步的考慮和發展。

在公司內，一名操作員可以從顯示器上獲得Spyder提供的程序和預覽，并使用KVM和DNF ST420-VSS ShotBox進行整體控制。 Spyder從一臺K2媒體服務器上獲得三個活動的背景圖像，這些圖像通過Vista Systems Sourcemaster同步運行；RS232/RS455接口盒具有特定的IP地址，可同時控制多達四臺播放器/服務器。 Spyder還推出了在服務器上的播放功能，可供操作員在調用預置設置時使用。

借助HD Vizrt（一種實時3D角色發生器，用于旋轉和和擴大中間的球體）的特殊功能，以及來自演播室主視頻矩陣的五個輸入信號，這一設置能夠?qū)缀跞魏我曨l信源投影到墻上并顯示出來。

所有的色彩渲染和色彩分層由圖像操作人員負責，并且需要使用Maya和After Effects軟件包對多個圖像的組合進行3D模型處理。

經過充分的選擇和嚴格的采購流程，BBC最終選擇了我們的設備，這充分證明，Christie在收購Vista Systems公司后已經完成了互補技術的整合。
