3D組織結構整合概念、設計、和模具生產的開始
在家用電器領域內，Matsushita Electric Works, Ltd的家用電器生產組織以日本國內品牌和Panasonic國際品牌，不斷在美容、健康、休閑和娛樂領域內提供新生活方式所需的新產品，例如Lonity負離子干燥劑，采用4項世界領先技術的Lamdash剃須刀，以及使用數字控制提供舒適全身按摩的RealPro按摩躺椅。

根據公司供應鏈管理推廣部IT企劃組3D模具小組組長Mitsuo Nakatani所述，定位于較高QCD產品開發的主要因素在于3D的使用。

通過對過去產品開發進程的分析，Nakatani先生發現與開發目標產生偏離的主要因素在于外觀的開發上，其中設計、制圖、和模具生產都雜亂無章。 基于這一想法，他提出了適用于3D開發的新型專用組織結構的必要性。

集合設計、制圖、和模具生產的成員來創建新型的3D組織結構，所有成員都負責每個部分數據的數字化，并確保外觀的統一性。 另外，每個部分的職責都很明確，使得成員可以集中展示他們所擅長的領域。

采用與成品相同的比例創建3D數據
“為實現3D數字化，有必要將3D形狀精確數字化，并創建與成品相同比例的3D數據”Nakatani先生說。

在實際的設計和制圖過程中，設計者創建的設計圖像概念首先傳送到特定的組織結構內，而且外觀的簡單3D數據傳送給制圖組創建基本的構架。 這樣，工作就會同時進行。

然后特定的組織結構會從設計、制圖、和模具生產的角度創建外觀，與此同時，制圖人員繪制內部結構。

根據零件分布等狀況對外觀進行修改，通過制圖集合最終數據，然后發送進行模具生產。 根據Nakatani先生所述，對于創建外觀3D數據這一重要因素，超好首先依據設計圖像概念來創建實際的模型。

“使用頭腦和手來創建要好于使用3D CAD。 我認為通過用手觸摸來感知尺寸是很重要的，”Nakatani先生說。

Konica MinoltaVIVID 910 非接觸式3D掃描儀用來生成手動制作的設計模型的3D數據。Nakatani先生繼續說，“低成本且操作便捷的掃描儀對于設計過程是必不可少的。 其他公司出產的高價波紋狀產品也同樣可以考慮，但是VIVID能夠提供超好的多邊形成像，這對于在以下過程中創建自由曲線是很重要的，同樣也可以提供極好的精確性。 這對于聚氨酯泡沫等材料創建的設計模型的反向加工來說是最適用的掃描儀。

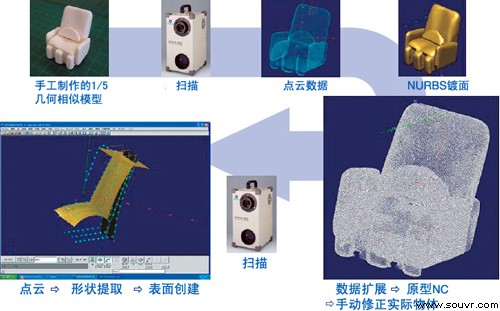

RealPro按摩躺椅*從外觀設計到制圖的流程

* 左側所示的設計模型和屏幕截圖僅供說明，與最終產品并無關聯。

3D發展的極高潛在能力
公司一直在開拓非接觸式3D掃描儀的應用范圍。Nakatani先生說“應用領域一直在擴展”（已經不局限于設計和制圖過程，而擴展到無可用3D數據情況下的部件分析，模具和產品的形狀檢測，甚至創建3D圖片進行銷售推廣）。 “汽車行業應用3D掃描也有很久的歷史了，但是我們同樣認識到了它在家用電器方面的用途。” 特別是采用VIVID“就沒有必要花費時間去粘貼標簽進行多項掃描合并。 可使用軟件標識光點進行簡便排列。 旋轉步驟同樣可以用來簡化自動掃描。 這樣掃描設計模型就變得非常有效，我們公司就是這樣做的。”

另外，由于設計和制圖過程中3D技術的積極推廣，時常會出現這樣的事例，在模具制作過程中，模具完成后一次即可獲得外形認可（無需進行二次模具修改），并且可以開始大批量的生產。 由于非接觸式3D掃描儀的使用，公司同樣憑借3D技術達到了QCD，Nakatani先生信服地說“由于設計者地思路和專業知識可以直接展示出來，設計品質也得到了極大的改進。”
