2/3D虛擬青瓷復原

2/3D虛擬青瓷復原

文章來源:本站原創 作者:liyan 發布時間:2010年01月14日 點擊數: 字號:

3D 虛擬環境中,需建制3D 模型并搭配材質貼圖,組成一3D 對象模型,輸出成圖片、gif 動畫、vrml 或cult 3d 檔,為了能使3D 對象于網頁上瀏覽時能建立交互式3D 對象,利用CULT 3D 技術以視覺的方式呈現不同的事件和功能的互動性,透過鼠標控制 3D 對象的旋轉、放大、縮小。以下說明建置模型并貼上材質貼圖時的制作過程。

在軟件使用上以3D Studio MAX R6 與Photoshop 為主。以下為制作青瓷虛擬復原的工作流程:

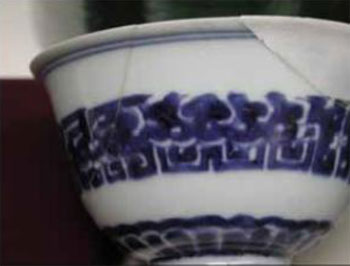

1. 將修復中的青瓷實物拍成照片,作為3D 制作參考與圖形數據


圖1

注:針對模型貼圖需要,在側邊依環型360 度依序拍攝,包含正上方與正下方的照片資料取得。

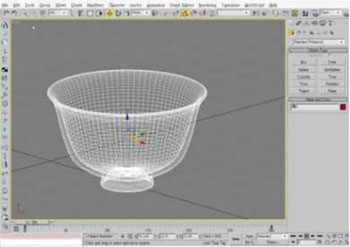

2. 使用3DS MAX 制作3D 模型(model)


圖2

3. 制作模型貼圖

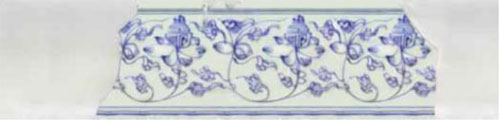

a. 首先將拍攝來的照片,利用圖像處理軟件處理繪制成為3D 模型的平面圖,圖3如下


圖3

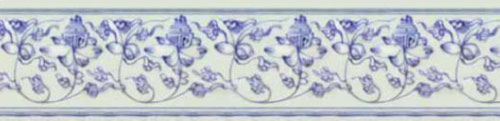

b. 為表現修復后的效果,將有破損缺塊的照片也修正成無石膏缺口的還原圖,圖4如下


圖4

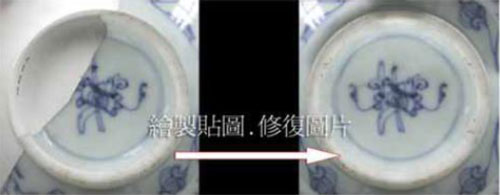

c. 之后再分別繪制破損與復原兩版本的兩組青磁內部與底部的貼圖。


圖5

至此完成此次3D 模型所需之基本Diffuse color 貼圖繪制。
注:依照3D 動畫模型的制作流程,一般都會在Diffuse Color 之外再繪制Bump 與Specular Color 等增加凹凸與反光的貼圖,來營造更真實的呈現

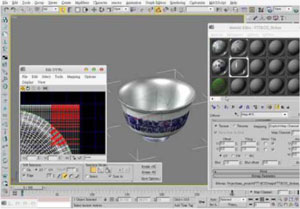

4. 完成貼圖繪制后,再將3D 模型上貼圖
將Diffuse Color 的map 賦予模型,并調整UVW 貼圖軸
以環狀及平面貼圖方式,依序完成碗身與碗底及內部的貼圖配置。


圖6

5. 完成模型,輸出Cult 3D 格式 。
▲輸出成Cult 3d

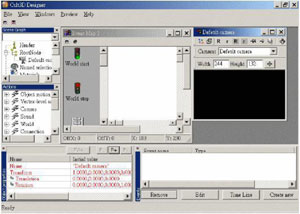

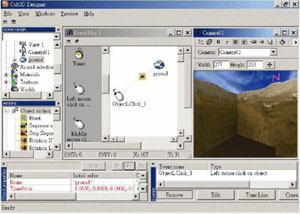

3D 模型完成后,輸出成CULT 3D 文件格式,并搭配CULT 3D Design 制作編輯軟件編輯﹝如下圖7﹞,準備將3D 對象轉為網頁可觀看的互動規格。


圖7

利用設定按鈕觸發動作來制作3D 對象的互動性﹝如圖8 所示,此互動性是指透過鼠標或鍵盤上的按鈕操控3D 對象的旋轉、放大、縮小,切換修復狀態…等﹞。


圖8

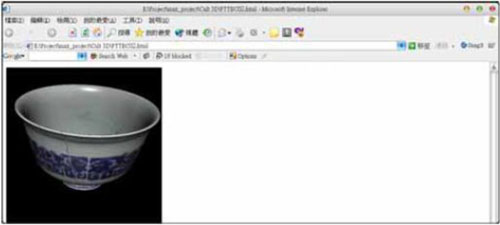

Cult 3d design 軟件輸出之co 文件具備有壓縮率大﹝檔案小﹞,可呈現呈現反射、凹凸、透明…等效果,可設定按鈕觸發動作并與用戶互動性高,可放于WEB 網頁上以供大眾瀏覽等優點,故使用此輸出檔為虛擬環境的輸出規格,web 網頁效果呈現如下圖9 所示


圖9

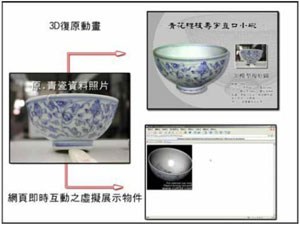

藉由3D 動畫及網頁展示技術,將破損之收藏品,以全新并完整的面貌呈現;而透過互動接口的設計,更可以自由切換修復前后的樣貌,提供觀賞者不同的視覺體驗。


圖10
