::產品概述::

3D Guidance由一個電子元件及多個變頻器和界面裝置組成，與脈沖直流磁力傳感器連用，可用于醫療器械的導引。

?可同時跟蹤最多8個小型6自由度傳感器，或24個5自由度傳感器
?在3D中定位，無電離輻射
?靈活導航工具，無視線限制
?克服了以往醫療設備跟蹤器的種種限制
?可使用低成本的一次性傳感器對導尿管、探針和觀測器進行觀測

傳感器介紹：

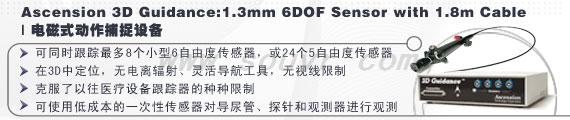

3D Guidance的超小型傳感器通常用于醫療器械和導尿管的跟蹤和定位，具有更高的安全性和舒適性。此處可以看到一個1.3毫米的傳感器從氣管鏡的工作管中伸出：?
?

直徑為亞毫米級的傳感器可延長導尿管和探針深入到器官或血管的外部。Ascension可提供全系列傳感器，并將侵入度降低。新型的0.3毫米傳感器是世界上體積超小的磁力傳感器。可用于動脈、泌尿系統和心血管系統。

發射機選擇：
3D Guidance為多發射機設計，如可在醫療領域使用，不適用于磁性跟蹤器。

平板發射機（左）
“金屬免疫”±20厘米 X、Y - 10--46厘米；Z覆蓋
?

安裝及使用：我們的平板發射機可隱秘地安裝在患者身下，可消除手術室或操作臺上的鐵金屬所造成的測量誤差。

中距發射機（中）
20-61厘米 X 15-30 厘米，Z覆蓋

安裝及使用：中距發射機適于含有易導金屬的環境的桌面式應用。

短距發射機（右）
20-36厘米 X 8-15厘米，Z覆蓋

安裝及使用：這款小巧輕便的發射機通常安裝于關節臂上，并置于傳感器附近。尤其對高精度的醫療應用領域很有用。

默認的裝配組件

?1個封閉的3D Guidance電子元件
?1個3D Guidance短距、中距手術室平板“金屬免疫”發射機
?微型六自由度傳感器（1.3或8毫米），1.8米電纜線
?配有北美規格電源線 **如需特殊電源線配置，請?zhí)崆奥暶?*
?界面軟件模塊的CD-ROM和軟盤
?保修期1年，配備使用手冊及WinBIRD? Windows軟件

::產品規格::

::應用范圍::

用于醫療領域。

::技術特征::

?可同時跟蹤最多8個小型6自由度傳感器，或24個5自由度傳感器
?在3D中定位，無電離輻射
?靈活導航工具，無視線限制
?克服了以往醫療設備跟蹤器的種種限制
?可使用低成本的一次性傳感器對導尿管、探針和觀測器進行觀測

::下載資料::

trakSTAR driveBAY 電磁式位置追蹤器介紹資料（英文）

Ascension 6DOF 六自由度電磁式傳感器型號說明
