::產品概述::

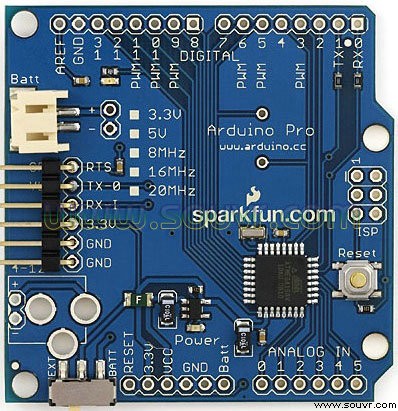

Arduino Pro 微控制器板

Arduino Pro是一個微控制器板，基于ATmega168（數據表）或ATMEGA328 （數據表）。Pro 提供3.3V / 8 MHz和5V /16 MHz的版本。配有14個數字輸入/輸出引腳（其中6個可作為PWM輸出），6個模擬輸入，一個電池電源插孔，一個電源開關，一個復位按鈕，以及用于安裝一個電源插座的插孔，一個ICSP頭，引腳接頭。通過一個六針接頭可連接到一個FTDI電纜或Sparkfun分線板，向主板提供USB電源和通信。

Arduino Pro設計用于對象上或展覽中半永久性的安裝。該主板沒有預先安裝的排針，以允許使用不同類型的連接器或?qū)Ь€的直接焊接。引腳布局兼容Arduino網盾。Pro的3.3V版本可以用電池供電。

功率

Arduino，可以通過USB端口供電，使用一塊電池或外部電源。電池電源插孔是一個JST插頭。一個外部電源的電源插孔可以焊接到主板上。

電源引腳含義如下：

VIN - 由電池或直流電源插孔向主板提供的電壓（根據開關的位置）。您可以通過該引腳提供電壓，或者通過電池或直流電源提供電壓，只需將其穿過該引腳。

VCC - 主板上的穩壓電源。通過穩壓器來自電池或直流電源，或來自USB到TTL的串行轉換器。

GND - 接地引腳。

內存

ATmega168閃存達16 KB，用于存儲代碼（其中2 KB為引導程序使用）。具有1 KB的SRAM和512字節的EEPROM （可為EEPROM庫讀取并寫入）。ATMEGA328具有32 KB的閃存，2 KB的SRAM，1 KB的EEPROM。

輸入和輸出

Pro上的14個數字引腳分別可用作輸入或輸出，使用pinMode(), digitalWrite() 和 digitalRead()函數。其工作電壓為3.3伏。每個引腳都可以提供或接收為40 mA 的電流，內部有一個20-50歐姆的上拉電阻（默認情況下為斷開）。此外，一些引腳還具有專門的功能：

串行：0（RX）和1 （TX）。用于接收（RX）和發送（TX） TTL串行數據。這些引腳連接到6個引腳排針的TX -0和RX - 1引腳。

外部中斷：2和3。這些引腳可以配置為觸發一個低值、上升沿或下降沿、或值變動的中斷。有關詳細信息，請參閱attachInterrupt （）函數。

PWM：3，5，6，9，10和11。提供8位PWM輸出與analogWrite （）函數。

SPI：10（SS ），11（MOSI），12（MISO），13（SCK）。這些引腳支持SPI通信，雖然由底層硬件提供，目前不包括Arduino語言。

LED：13。有一個內置的LED連接到數字管腳13。當該引腳為高值時，指示燈亮，當該引腳為低值時，指示燈關閉。

Pro有6個模擬輸入，分別提供10位的分辨率（即1024個不同的值）。默認情況下，測量從地面到VCC，雖然用AREF引腳和一些低級別的代碼可能改變其范圍的上限。此外，一些引腳有著特殊的功能：

I2C：4 （SDA）和5 （SCL）。通過Wire library支持I2C（TWI）通信。

主板有成對的其他引腳：

AREF：模擬輸入?yún)⒖茧妷骸nalogReference （）使用。

復位。使這條線低到單片機復位。通常用來添加一個網盾復位按鈕，阻止主板上的該線。

通信

Arduino Pro的一些設施用于與一臺電腦、另一個Arduino或其他微控制器的通信。 ATmega168和ATMEGA328提供UART TTL串口通訊，提供數字引腳0（RX )和1（TX ）可用。 Arduino軟件包括一個串行監視器，允許通過USB連接從Arduino板進行簡單的文本數據傳輸。

SoftwareSerial庫可用于Pro任何數字引腳的串行通信。

ATmega168與ATMEGA328均支持I2C（TWI ）和SPI通信。Arduino軟件包括電線庫來簡化I2C總線的使用；有關詳細信息，請參閱文檔。要使用SPI通信，請參閱ATmega168和ATMEGA328數據表。

編程

Arduino Pro上的ATmega168或ATMEGA328自帶一個引導程序，允許你上傳新的代碼，無需使用外部硬件編程器。它使用原來的STK500協議（參考，C頭文件）進行通信。

您也可以通過ICSP（在線串行編程）頭繞過bootloader并編程ATmega168或ATMEGA328，請參閱這些相關指導。

自動（軟件）復位

Arduino Pro不需要上傳之前物理按下復位按鈕，而是設計為允許通過連接計算機上運行的軟件進行復位。6針接頭上的一個針腳通過100毫微電容器連接到ATmega168或ATMEGA328的復位線。該引腳連接到與接頭相連的USB到串口轉換器的一根硬件流控制線：使用FTDI線時為RTS，使用時Sparkfun分線板時為DTR。當這條線確認后（下拉），復位線足夠下降以復位芯片。Arduino軟件使用這一功能允許你在Arduino環境中通過簡單地按下“上傳”按鈕上傳代碼。這意味著，引導加載程序就可以有一個較短的超時，復位線的降低可以很好地配合上載的開始。

這種設置有其他方面的影響。當Pro連接到運行Mac OS X或Linux系統的任何一臺計算機時，其每次從軟件（通過USB）連接后進行復位。在接下來的半秒鐘左右時間，引導加載程序在Pro上運行。雖然編程忽略畸形數據（即除上載新代碼以外的數據），也會攔截打開連接后發送到主板的前幾個字節的數據。如果主板上的運行首次啟動時接收一次性配置或其他數據，確保在打開連接后，并在發送數據之前等待一秒再進行軟件通訊。

物理特性

Pro印制電路板的最大長度和寬度分別為2.05和2.10英寸，六針接頭和電源開關稍微延伸到邊緣之外。四個螺絲孔使主板附在表面或機殼上。需要注意的是，數字引腳7和8之間的距離是160密耳（0.16 英寸），而不是其他引腳100密耳間距的偶數倍。

原理
接收：藉由傳感器感知周遭環境變化。
控制：可控制周遭裝置。
運行：電路板獨立運作。
溝通：與PC連結，雙向溝通

功能
可軟硬件整合ArduinoI/Oboard&IDE
可快速制作電子電路原型
彈性高，易使用

::應用范圍::

適用于電子電路原型制作。

::技術特征::

?可軟硬件整合ArduinoI/Oboard&IDE

?可快速制作電子電路原型

?彈性高，易使用

::產品規格::
